造紙業在我國正處在飛速發展階段，隨著造紙機向著大型及高速方向發展，原來預留孔洞地腳螺栓的基礎板安裝方法正趨向淘汰，新的安裝方法及高精度測量手段已經成為主流。本文重點介紹造紙機基礎板安裝方法及安裝工序等。

現代造紙業在我國正處在迅速發展階段，近年來越來越多的先進造紙機進入我國，造紙機的安裝精度直接關系著造紙機的運行狀態和運行車速的提高。造紙機基礎板安裝在造紙機安裝中占有重要地位，如果掌握了造紙機基礎板安裝，基本上就能完成整條造紙機生產線的安裝。基礎板的制作質量、安裝精度直接影響造紙機的正常運行。造紙機基礎板安裝前需先進行地腳螺栓的安裝找正，一次灌漿，再進行基礎板的安裝找正，最后進行二次灌漿。

造紙機基礎板安裝技術要求：

（1）基礎板加工要求

目前造紙機基礎板大多由造紙機械廠家提供，基礎板材質為HT250。為了提高基礎板的應力變形和加工精度，化學成分與以下數據相近：ω（C）3.07%，（Si）1.36%，ω（Mn）1.16%，ω（S）0.07%，ω（p）0.051%，ω（Cr）0.45%，ω（Cu）0.5%。

力學要求性能：室溫(25℃條件下ab>250MPa。要求基礎板的6個平面都進行加工，上平面光潔度為6.3μm，平面度為0.05mm/m；需劃出基礎的中心線(寬0.5mm、深0.5mm的倒三角形)，便于基礎板粗調時使用。灌漿時為排除灌漿料中的空氣，基礎板應加工若干排氣孔。所有地腳螺栓孔距公差都要求控制在±0.5mm以內；為消除內應力，基礎板應經二次時效處理。

（2）基礎板地腳螺栓的安裝

目前，基礎板安裝方式主要有3種：預留孔安裝法、預埋鋼板安裝法、預埋地腳螺栓安裝法。

1、預留孔安裝法

在一些中小型造紙機及國產漿板機上，基礎板安裝仍采用地腳螺栓預留孔安裝法。預留孔安裝是指根據造紙機基礎板的地腳螺栓尺寸，事先在土建施工時留出孔洞，將基礎板放好，將地腳螺栓穿過基礎板放入孔洞后，進行找正，對地腳螺栓進行灌漿。預留螺栓孔法安裝基礎板由于采用土建預留孔、粗調后一次灌漿，再精調最后二次灌漿的工藝，故地腳螺栓錨固強度較差。此方法安裝誤差較大，較難校正，安裝時間較長。

2、預埋鋼板安裝法

預埋鋼板安裝法是以德國VOITH公司為代表的安裝方法，該方法是在造紙機基礎梁土建施工階段在基礎板地腳螺栓位置設置預埋板，基礎板安裝時將基礎板地腳螺栓焊接在預埋板上。如安徽景豐紙業1萬噸/高檔卷煙紙造紙機基礎板即采用這種安裝方式安裝。

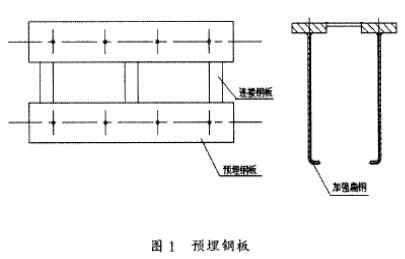

如圖1所示，制作好預埋鋼板并校正，減少焊接引起的彎曲變形，在土建布好鋼筋，固定好模板后，在基礎板地腳螺栓位置預埋。

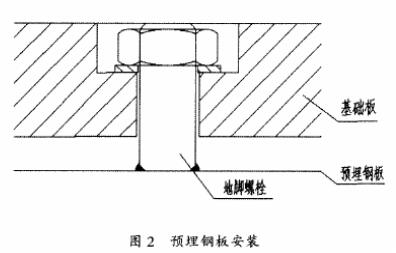

基礎板安裝一般以網部伏輥縱向中心線為基準，分四組向造紙機首尾方向推進�；�礎板初找后將基礎板地腳螺栓點焊接在預埋板上，見圖2。所有地腳螺栓點焊好后，吊開基礎板，完成地腳螺栓焊接工作，要求焊接牢固，地腳螺栓滿焊后，再將基礎板吊回原位進行精找。

采用該方法進行基礎板安裝的特點：第一，輔助鋼材用量少，和土建不產生交叉施工；第二，地腳螺栓焊接質量要求高，基礎板需要吊裝兩次，因此吊裝工作加大；第三，基礎板調整時，基礎板必須逐塊對正，不能產生歪斜。

3、預埋地腳螺栓安裝法

預埋地腳螺栓安裝法是以芬蘭MESTO公司為代表的安裝方法。該方法是在土建進行造紙機基礎梁施工時，配合土建進行造紙機基礎板地腳螺栓安裝，土建進行砼基礎梁澆筑時將地腳螺栓澆筑在基礎梁里面，在基礎板安裝時，將基礎板安裝在對應的地腳螺栓位置，將地腳螺栓穿過基礎板栓孔。如景興12#造紙機、45萬噸/年高檔牛皮箱板紙造紙機基礎板即采用這種安裝方式安裝。

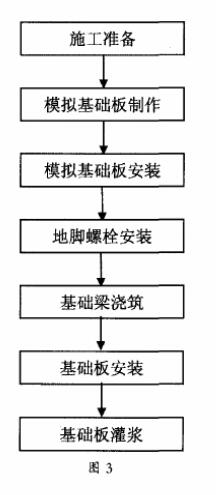

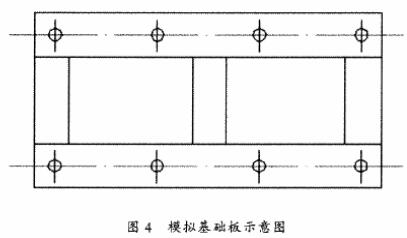

預埋地腳螺栓安裝法流程如圖3，安裝前先根據基礎板的孔位，用方鋼焊接模擬基礎板，并在上面鉆上與相應位置基礎板相同孔徑和孔距的孔，如圖4根據基礎板螺栓孔位置、大小尺寸、螺栓孔數確定所用型材長度、大小、數量。一般情況下，螺栓孔大小在φ30mm左右，可用選用50mm-80mm的方鋼。邊框的型材長度，依據基礎板縱向兩端最遠螺栓孔距離再加100mm-200mm，框內型鋼的長度依據基礎板橫向兩端最遠螺栓孔距離減去型材寬度確定，螺栓孔數量決定型材數量。在組對焊接模擬基礎板時應保證模擬基礎板上下端面水平。在模擬基礎板上劃線鉆孔，劃線時螺栓孔中心距離尺寸偏差、對角線偏差控制在±0.5mm，螺栓孔大小偏差控制在±0.5mm。

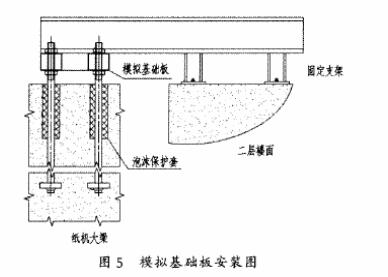

模擬基礎板的安裝是一項較細致的工作，要在土建已布好鋼筋、做好基礎大梁模板后進行。模擬基礎板一般都制成一個個的方鋼框架組，每組方鋼框架組都必須被調整在正確的空間位置上，且應牢靠固定，以免澆灌基礎混凝土時，因震動或磕碰而移位。模擬基礎板的固定一般采用工字鋼或槽鋼吊住，工字鋼或槽鋼用膨脹螺栓固定在樓面上，見圖5。

模擬基礎板固定后，對地腳螺栓位置進行復核，地腳螺栓位置偏差范圍為±1mm，標高偏差為+5mm；同側相臨兩塊模擬基礎板距離偏差范圍為±1mm；兩側相對應的模擬基礎板跨距偏差不得大于2mm。將模擬基礎板穿掛地腳螺栓，并用水準儀調整地腳螺栓的標高，用兩個螺母將地腳螺栓固定于模擬基礎板上。地腳螺栓經驗收合格，與主梁一起整體進行混凝土澆筑。澆筑時，漿料、振動棒不得直接觸擊地腳螺栓及其固定鋼架，以免地腳螺栓松動影響精度。

采用預埋地腳螺栓基礎板安裝方法的特點：第一，輔助鋼材用量大，制作樣板及固定樣板需要大量鋼材；第二，地腳螺栓預埋階段精度要求高，基礎板安裝階段則較為容易，不用對基礎板橫向和縱向進行刻意精調。

（3）基礎板的安裝找正

在地腳螺栓安裝找正進行一次灌漿(采用預埋鋼板的方法再焊好地腳螺栓)后，即可進行基礎板的安裝找正。將基礎板清潔干凈后，對號鋪放基礎板，釆用拉鋼絲、目測等手段粗略控制基礎板的標高、水平和縱、橫向位置，使基礎板盡量平整�；�礎板精調從第一烘缸處基礎板開始進行。把標高基準點數值引人該基礎板，其余基礎板標高調整均要以它為

準，不再從標高基準點引取標高值。傳動側和操作側基礎板應同向同時進行精調。在操作側基礎板縱向中心線、安裝輔助線上架設一至二臺經緯儀，作各基礎板縱向中心線的平行度調整。水準儀可架在樓板上，架設一次只測量6組基礎板，最后一組基礎板作為下一次架設水準儀測量的第一組和標高基準，這種方法可以減少水準儀本身精度誤差對測量結果準確度的影響�？刂苹�礎板跨度水平度和基礎板面縱向水平度，用水準儀測量基礎板�；�礎板縱向位置測量時，不僅要保證相鄰基礎板間距離誤差在允許范圍內，還要每隔一定塊數的基礎板，再檢測一次。

兩側基礎板的平行誤差為0.5mm，跨距誤差為0.5mm，標高誤差為0.2mm(傳動側不得低于操作側)，兩塊基礎板接合處高低差要控制在0.02mm以內，各基礎板在安裝各部立柱前水平度誤差為0.05mm。

（4）基礎板灌漿

表1 基礎板精平后地腳螺栓的擰緊力矩

在基礎板精調好后，根據表1的扭矩將地腳螺栓擰緊后，用無收縮水泥灌漿。紙機基礎板屬超長連續基礎，因施工條件限制，采用分段澆注的方法施工。灌漿應當從一側灌人，另一側溢滿出基礎板，底部灌漿層一定要保證充實、無空隙。在灌漿后的二天內(或灌漿強度達到50%后)檢查灌漿的密實程度：輕輕敲擊基礎板表面，聽其發出的聲音清脆與否來判定是否有空隙。當灌漿層達到設計強度后，應按規定的預緊力矩用扭力板手將每個地腳螺栓擰過一遍，緊固過程中輔以水平儀檢測版面水平度，看是否有變化。

（5）結論

1、正確和高精度的安裝基礎板可以糾正造紙機制造的缺陷，將造紙機的振動降低到最小程度，降低由于造紙機振動對紙幅運行穩定性的影響。

2、以景興公司各機臺比較看：原來預留孔洞地腳螺栓的基礎板安裝方法已淘汰，以VOITH公司為代表的預埋鋼板式基礎板安裝方法及以MESTO公司為代表的預埋地腳螺栓式基礎板安裝方法，是未來大型造紙機基礎板安裝方法的兩大主流。隨著造紙機向著大型化和高速化發展，基礎板安裝精度要求也在不斷提高。

3、景興公司在#12、#15紙機安裝后續工段中，利用基礎板安裝完后模擬基礎板方鋼，固定樣板用槽鋼、工字鋼等制作造紙機輔助設備的平臺、走臺、支架等，克服預埋地腳螺栓安裝法輔助鋼材用量大，材料浪費問題。
