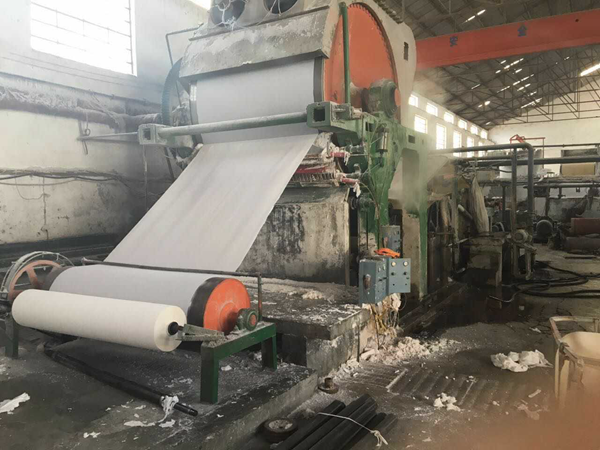

多缸多網造紙機1575型造紙機
1575型造紙設備主要技術規范
1、紙機型號：1575型單缸單網造紙機
2、生產品種：12-90g/m2
3、工作車速：70-120m/min
4、設計車速：130m/min
5、生產能力：4-7噸/日
6、抄紙寬度：1575mm
7、紙機軌距：2400mm
8、傳動方式：分部傳動，變頻調速
1575型造紙紙機結構及供貨范圍
1、網部：由擠水部、PVC網箱、伏輥、園網、吸水箱等組成。網籠采用φ1500×1950mm不銹鋼片式結構。網槽釆用活動弧形板結構，箱體采用聚乙烯板厚20mm。進漿采用方錐管不銹鋼制造。
2、伏輥：φ400×2400mm，輥體由無縫鋼管車制，兩端紅裝鑄鐵悶頭，45#鋼調質軸，輥外包膠硬度35“A”25mm.軸承用調心滾動軸承。
3、打毯器一套。
4、真空箱：箱體采用φ159無縫管制作，表面高分子面板。
5、導輥：φ159×2400mm，采用無縫鋼管車制，兩端紅裝鑄鐵悶頭，45#鋼質軸。帶軸承殼，軸承座，軸承規格為3612型。
6、張緊器：毛毯張緊器采用電動張緊器，Φ108滑管。
7、校正器：采用氣動自動校正結構。
8、展毯輥：φ176×2400mm，采用無縫鋼管車制，兩端紅裝鑄鐵悶頭，45#鋼質軸頭，輥面外包膠硬度93“A”，帶軸承殼，軸承座，軸承3612。
9、烘缸：
9.1 、φ2000×1950mm，表面光潔度△9以上，烘缸材質為高強度合金鑄鐵，硬度HB210以上。帶有進氣旋轉接頭，虹吸管Φ25mm，虹吸管采用活接彎頭。烘缸軸承式，型號3113156。
9.2、汽罩：結構為型鋼骨架雙層，風機用戶自備。
9.3、烘缸傳動：大齒輪M12、Z170，小齒輪M12、Z27，配變頻調速電機11KW，ZQ650型減速機，鑄鐵底軌等。
10、基礎機架部：單T型槽地軌，寬度230mm，大缸部270mm，帶地腳螺絲，螺母，墊圈等，帶斜鐵。機架采用鑄鐵架腿及橫梁。
11、托輥：φ500毫米，輥體為鑄鐵，紅裝過盈裝配軸頭，車制后外包膠硬度95±2“A”。輥面為溝紋結構。輥面包膠厚20mm，托輥采用氣動加壓，自重分離。帶有托輥氣動給壓控制箱(柜)，軸承113628。
12、刮刀：采用鑄鐵重型刮刀。
13、卷紙部：
14、接水槽：托輥接水槽為半圓形結構，材質不銹鋼。
15、軸承用瓦房店軸承廠或洛陽軸承廠產品。
16、減速機用泰興減速機廠。
17、變頻器用進口產品。
18、所有用無縫管制作的導輥及輥子，在輥體制作時只能用整管，嚴禁對接成型。
19、托輥刮刀所用氣囊，雙曲Φ400mm以上。
20、供方提供刮刀，需方配鉆組裝定位。
21、雙方應講究信譽，搞好售后服務工作。
| 制漿設備 | 造紙主機 | 配套設備 |
| 5m3碎漿機 | 機架6條立柱 | 11-13臺電機 |
| 380磨漿機 | 大橫梁2根，地軌4根 | 1t臥式鍋爐 |
| 2m3振動篩 | 烘缸2000×1950×2400（mm） | 切紙機兩臺 |
| 立式攪拌機 | 托輥200×2400×230（mm）（帶軸承） | |
| 提漿泵 | 擠水輥210×2400，145×2400（mm）（光輥1根，膠輥1根） | |
| 除渣器 | 舒毯輥108×145×2400（mm）（膠輥1根） | |
| 漂洗機 | 毛布輥90×145×2400（mm）（5根） | |
| 離心篩 | 伏輥400×2400（mm）（1根） | |
| 真空泵 | 網籠架 1套 | |
| 網籠 1500×1950×2400 （mm）（1只） | ||
| 地基螺絲 （長12根，短8根） |
